弊社では、神奈川横浜地区を中心に制御盤の外枠のハード設計はもちろんのこと、内部のソフト設計、タッチパネルの画面設計まで含めたところからお手伝いさせて頂いております。その後の製作、動作テスト、現地での配線工事まで制御盤の製作において一貫して承ります。 また、部品支給による製作、試作品製作からの量産化への資料作成、ハーネス図作成など各工程のみでの対応いたします。
機内配線工事・デバッグ・運転が、お客様にて対応可能な場合には、制御盤の製作・機械図を基に作成した工事用ハーネスを作成し、運送会社の発送可能重量・サイズであれば全国発送も可能です。
また、制御盤製作のみの場合でも弊社設計者が、設計に関しての改善点や、量産時におけるコストダウンなど、様々なご質問に対応します。海外向け仕様にも実績があり、好評を頂いております。

制御盤受注後の製作の流れ

制御盤ボックスの加工

弊社では納期短縮、コストダウンの観点から、主に日東工業製ボックスを使用します。

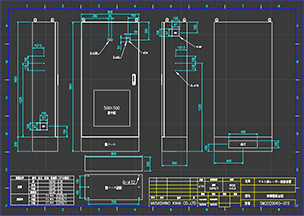

制御盤CAD板金図を基に日東工業キャビスタにてボックスのレーザ加工を依頼します。
手書き図面からの対応も可能です。

部品取付・配線

•
•
•
•
•

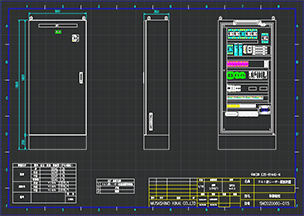

• 製作図面を基に中板に罫書きを入れ、穴明加工をおこないます。
• 購入部品・支給部品を取り付け、配線作業をおこないます。
• AC回路・DC回路の配線が混在しない用にダクト内に仕切り板を設け配線を行います。

※アース線は、基本２ｍｍ以上の線を使用し、バー・機器に対して一対一になるように
　配線します。
※機器名称のシール及びダクトカバー位置シールを張ります。
※検査表に従いチェックを行い、通電チェックをし、完了となります。
※御客様の御希望によりチェック項目を追加することも可能です。

配電色・電線の規格・サイズについて

制御盤内で使用する電線色・電線の規格・サイズ指定は、御客様の仕様に合わせます。
仕様のない場合は、下記の通りの配線色・JIS規格品の電線を使用します。
（注1）弊社専用の製作電線につきましては規格外の物もあります。
（注2）その他、耐熱・耐油・UL規格の電線も常備しております。詳しくは御相談下さい。

標準配線色
電圧	使用色
ＡＣ200Ｖ	Ｒ＝赤色　Ｓ＝白色　Ｔ＝黒色
ＡＣ100Ｖ	黄色
ＤＣ24Ｖ	青色
アース	緑／黄

支給部品について

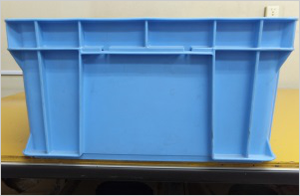

仕訳用ボックス

支給部品につきましては、リスト作成もと、受注No毎に仕訳用ボックスで管理しております。
余った部品は、納品時に返却させて頂きます。
警備システムも導入していますので、安心してお預けください。

制御盤通信販売

機械電装に必要な制御盤・操作盤・工事用ハーネスをセットにしてお客様にお届けします。図面と機械図等資料を頂ければ、こちらで、簡単なハーネス図をお送りしますので、確認を頂いた後、製作します。
下記に発送可能なサイズ、重量を記載させて頂いておりますので、日本全国からの制御盤製作のご依頼をお待ちしております。

・図面の無い場合でも、資料を共に弊社にて設計が可能。
・工事に必要な部材も一式お届け。
・ラダーソフトを設計しての納品も可能。
（ただしこの場合は、お客様でのデバッグになります。）
※納品後の機器についてや、配線工事、デバッグ時など、ご不明な点がありましたら、弊社設計担当者が対応します。

一般的な自動車部品製造用機械の制御盤です。
このサイズであれば運送会社の発送ができます。

工事用ハーネスサンプル

発送可能サイズ

W×H×L　：　1000mm以内×1000mm以内×350mm以内
重さ　：　100kg以内

発送料は地域や制御盤の大きさによって変わります。
詳しくはご相談下さい。
